Tecnologie di base del mirino a punto rosso

Tecnologie fondamentali alla base dei nostri mirini a punto rosso

Un mirino a punto rosso di alta qualità non si ottiene semplicemente assemblando un LED, un circuito stampato, una lente riflettente e un alloggiamento lavorato a CNC.

In FORESEEN OPTICS, lo sviluppo inizia con il sistema di illuminazione, seguito dall'abbinamento ottico, dalla progettazione meccanica di precisione e dalla pianificazione della produzione di massa. Ogni decisione tecnica presa in una fase precedente definisce direttamente i limiti progettuali della fase successiva.

La nostra competenza principale risiede nel controllo sistematico dell'intera catena di sviluppo dei mirini a punto rosso, dalla sorgente luminosa e dal sistema ottico alla struttura meccanica e alla produzione di massa affidabile.

Panoramica delle quattro tecnologie principali

La tecnologia di basePrincipali sfide affrontate Elementi tecnici chiavePrestazioni del prodotto finale
Illuminazione graduale e gestione dell'alimentazione a bassa correnteSe il punto di mira rimane nitido, stabile ed efficiente dal punto di vista energeticoSelezione dello spettro LED, binning dei LED, progettazione dell'apertura dell'emettitore, controllo della luminosità e circuiti a basso consumo.Definizione nitida dei punti, luminosità stabile e durata affidabile della batteria.
Progettazione di adattamento ottico e rivestimentoSe la finestra di visualizzazione rimane libera e la parallasse è efficacemente controllataMateriali riflettenti per lenti, processi di cementazione o asferici per lenti, rivestimenti spettrali e parallelismo della finestra protettivaBassa distorsione del colore, effetto fantasma minimo e parallasse ridotta.
Regolazione di precisione e durata strutturaleSe il mirino può essere regolato con precisione e mantenere lo zeroViti di regolazione, meccanismi di precarico, tolleranze CNC, ritenzione dei componenti e tenuta ambientaleRegolazione affidabile, resistenza al rinculo, impermeabilità e resistenza all'appannamento.
Produzione rapida e consegna con basso quantitativo minimo d'ordine (MOQ)Se un progetto può essere convertito rapidamente in un prodotto stabile e producibilePianificazione della distinta base, sequenziamento dell'assemblaggio, punti di controllo dell'ispezione, inventario dei materiali e produzione flessibile.Prototipazione rapida, produzione con basso quantitativo minimo d'ordine e consegne puntuali.

1. Controllo stabile delle emissioni a bassa potenza

Definizione di base

Lo sviluppo di un mirino a punto rosso inizia dal suo sistema di illuminazione.

In base al mercato di riferimento, alla piattaforma dell'arma da fuoco, alle condizioni di illuminazione ambientale e ai requisiti del reticolo, definiamo lo spettro LED, le dimensioni dell'emettitore, la corrente di pilotaggio, l'intervallo di luminosità e la strategia di gestione dell'alimentazione. Queste decisioni costituiscono quindi la base per la successiva progettazione della lente riflettente e dei rivestimenti ottici.

Core Technologies

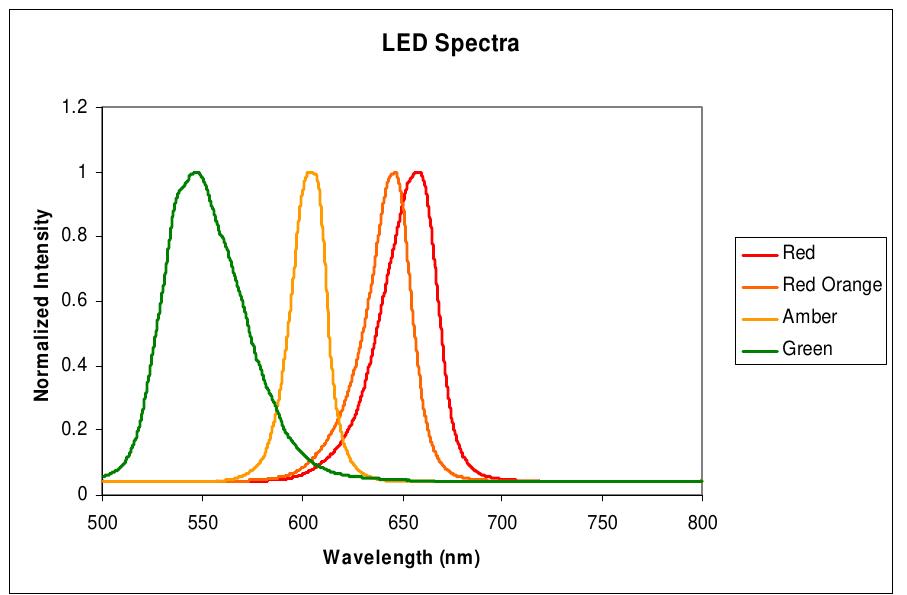

  • Selezione dello spettro LED rosso, verde e oro
  • Selezione dei LED in base a luminosità, tonalità di colore e consumo energetico.
  • Abbinamento del chip emettitore alla dimensione MOA del punto bersaglio
  • Controllo delle dimensioni, della forma e della nitidezza dei bordi dell'apertura dell'emettitore.
  • Progettazione di configurazioni a punto, a cerchio-punto e a reticolo multiplo.
  • Livelli di luminosità differenziati per le modalità diurna, ultra luminosa e visione notturna.

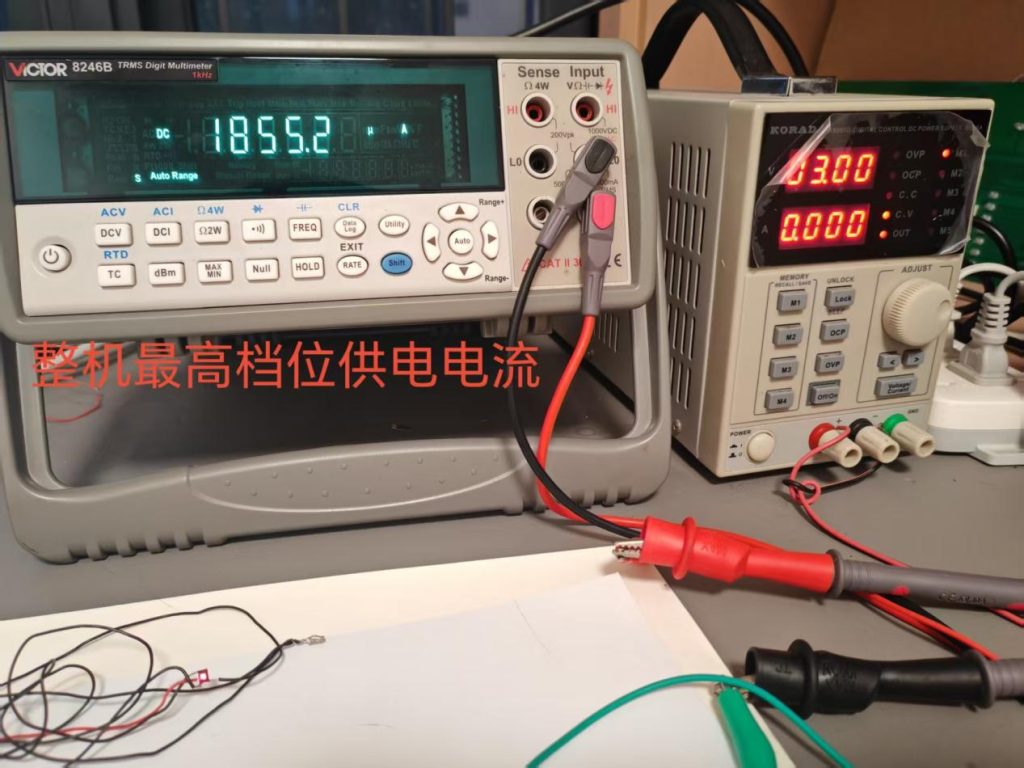

  • Azionamento a corrente costante a bassa corrente e stabilizzazione della luminosità
  • Attivazione tramite movimento, spegnimento automatico e memoria dell'ultima impostazione.
  • Stabilità dei contatti della batteria in caso di rinculo e impatto
  • Costanza dei consumi energetici e della luminosità in ambienti ad alta e bassa temperatura.

Risultati percepibili dai clienti

Punto più nitido · Luminosità stabile · Autonomia maggiore

Il punto appare più nitido e definito, mantiene una maggiore uniformità a diverse impostazioni di luminosità e garantisce un'autonomia affidabile della batteria anche con un basso consumo energetico.

2. Progettazione dell'accoppiamento ottico e del rivestimento

Definizione di base

Una volta definito il sistema di illuminazione, determiniamo le dimensioni appropriate della finestra in base alla piattaforma di montaggio effettiva del mirino e ai requisiti di visualizzazione. Progettiamo quindi il materiale della lente riflettente, la geometria della superficie ottica, l'area di taglio del vetro e il sistema di rivestimento spettrale.

Per i mirini a punto rosso chiusi, il parallelismo, i rivestimenti antiriflesso, gli angoli di assemblaggio e la tensione di tenuta delle finestre protettive anteriore e posteriore devono essere controllati come un sistema ottico integrato.

Core Technologies

  • Dimensionamento efficace delle finestre in base all'applicazione prevista
  • Selezione del materiale, dello spessore e della curvatura delle lenti riflettenti.
  • Soluzioni con lenti riflettenti cementate e lenti riflettenti asferiche
  • Definizione dell'area ottica effettiva e della posizione di taglio del vetro
  • Controllo del decentramento della cementazione e delle tensioni di stagionatura

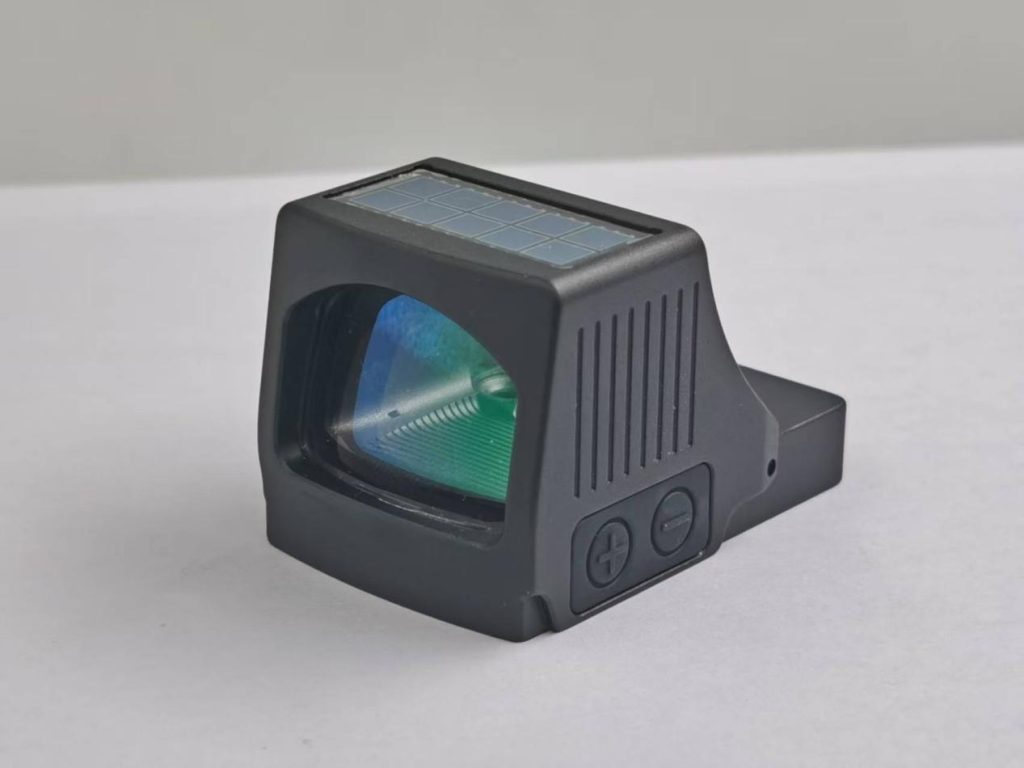

  • Abbinamento dello spettro LED con rivestimenti riflettenti selettivi
  • Bilanciamento tra trasmissione della luce, riflettività e variazione del colore
  • Soppressione della parallasse, della distorsione dei bordi e delle immagini fantasma.

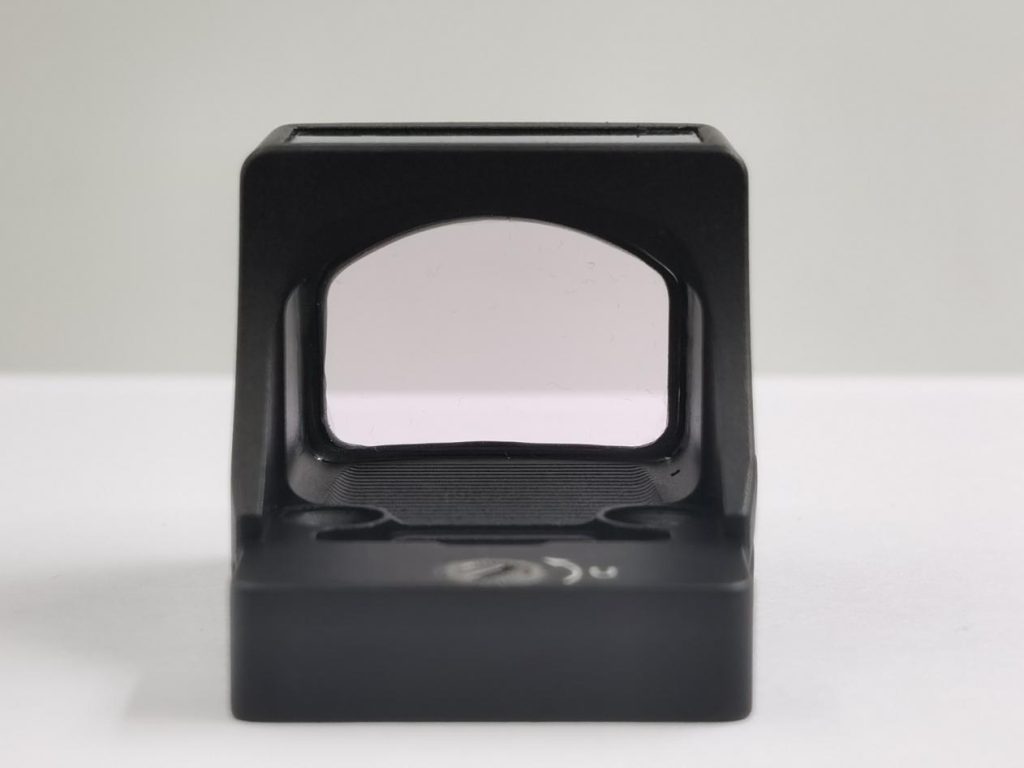

  • Controllo del parallelismo della finestra e dell'angolo del cuneo nei mirini chiusi.
  • Rivestimenti antiriflesso ad alta trasmissione e controllo interno dell'effetto fantasma
  • Controllo della deformazione ottica causata dal ritiro del sigillante

Risultati percepibili dai clienti

Finestra più nitida · Minore variazione cromatica · Migliore controllo della parallasse

La finestra di visualizzazione appare più nitida e trasparente, con una minore variazione del colore dello sfondo e una minore distorsione dei bordi. Il punto di mira rimane inoltre più stabile se osservato da diverse angolazioni.

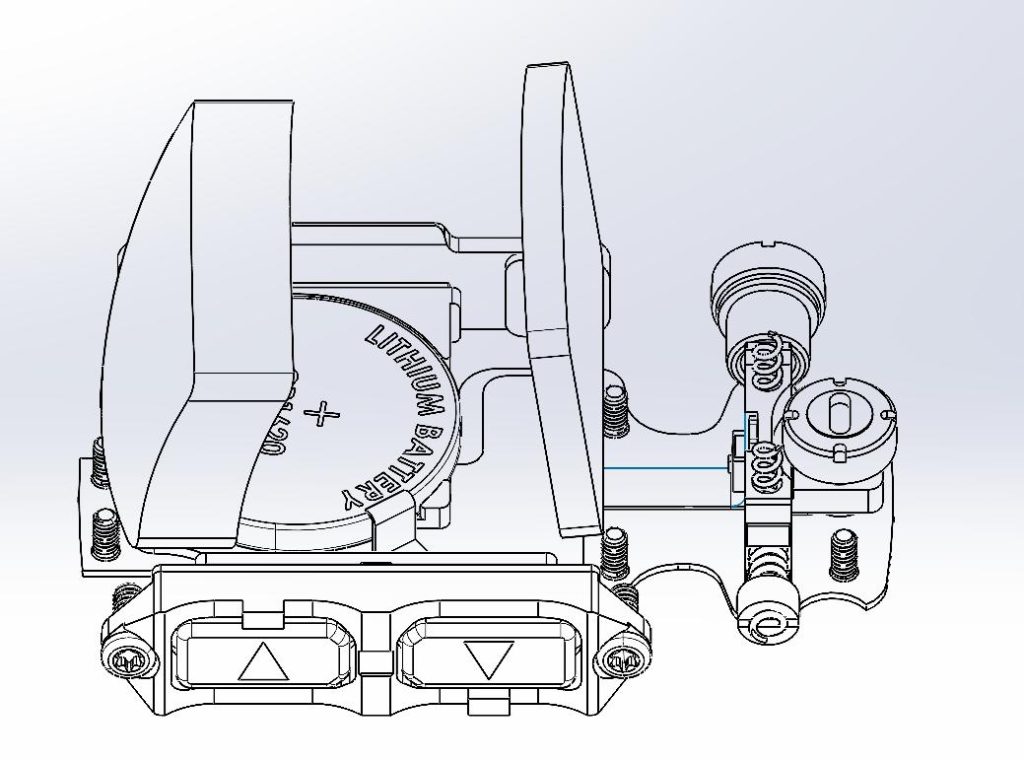

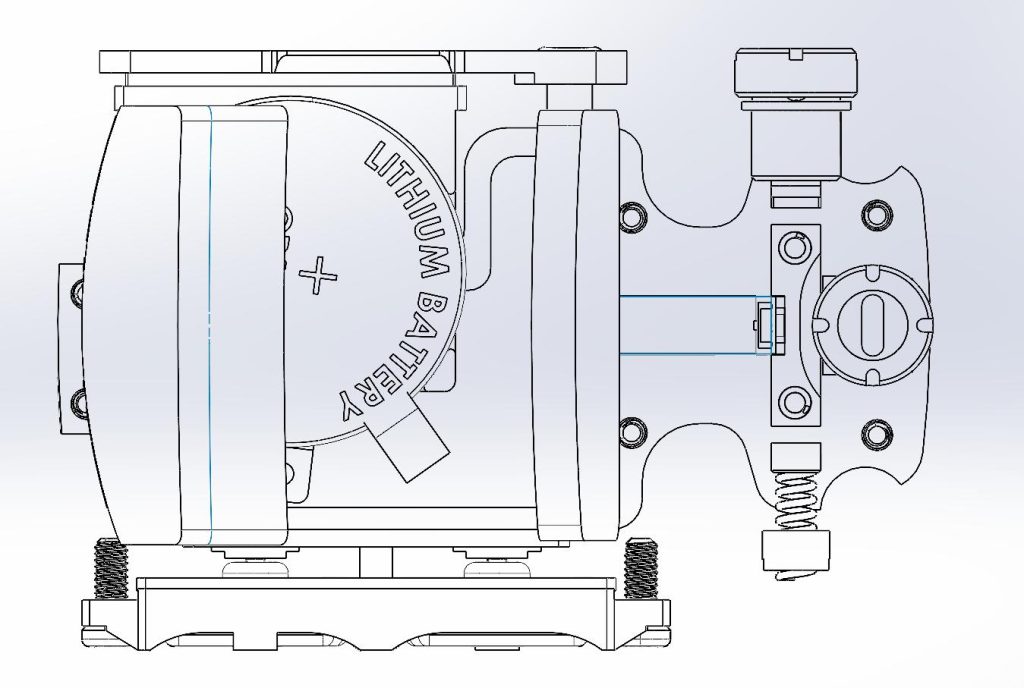

3. Regolazione di precisione, tenuta e resistenza strutturale

Definizione di base

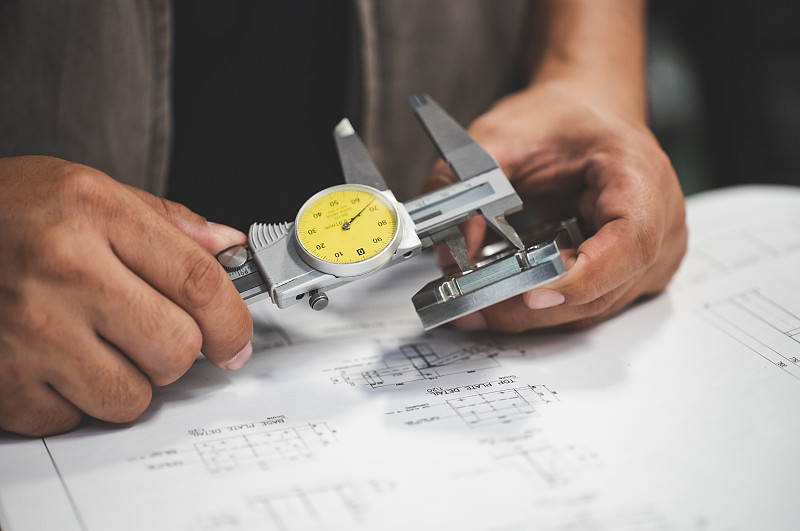

Solo dopo aver finalizzato i sistemi elettronici e ottici è possibile definire correttamente la precisione di regolazione richiesta, il materiale dell'alloggiamento, le tolleranze dimensionali CNC, i metodi di fissaggio dei componenti e gli elementi di tenuta.

La struttura meccanica non si limita a determinare l'aspetto del prodotto. Deve sostenere in modo sicuro il LED, il circuito stampato, la lente riflettente, la batteria e il sistema di regolazione, garantendo al contempo una stabilità funzionale a lungo termine.

Core Technologies

  • Progettazione del meccanismo di regolazione dell'alzo e della deriva
  • Passo della vite di regolazione e precisione di lavorazione
  • Sensazione al clic e controllo del movimento per ogni clic
  • Abbinamento di molle, piastre elastiche e strutture di precarico
  • Controllo del gioco e dell'interazione tra vento ed elevazione
  • Ritenzione nulla prima e dopo il rinculo o l'impatto
  • Selezione di leghe 6061, 7075 e altri materiali strutturali.
  • Spessore della parete dell'alloggiamento, alette protettive e design delle nervature di rinforzo.
  • Fissaggio sicuro della lente riflettente, del LED e del circuito stampato
  • Protezione da precarico dei contatti della batteria e da interruzione momentanea dell'alimentazione
  • Selezione di O-ring, guarnizioni di tenuta e adesivi
  • Progettato per garantire impermeabilità, resistenza all'appannamento, resistenza alle alte temperature e protezione dalla corrosione.

Risultati percepibili dai clienti

Regolazione precisa · Azzeramento affidabile · Protezione duratura

Le regolazioni di deriva e alzo sono più fluide, costanti e precise. Il mirino mantiene la taratura e la funzionalità stabile anche dopo rinculo, cadute e variazioni delle condizioni ambientali.

4. Pianificazione delle consegne rapida, stabile e con basso MOQ

Definizione di base

Consegne rapide e produzione con basso quantitativo minimo d'ordine non significano semplicemente accettare piccoli ordini. Dipendono da piattaforme di prodotto consolidate, componenti condivisi, processi produttivi riutilizzabili e sistemi di ispezione standardizzati.

Una volta definite le soluzioni elettroniche, ottiche e meccaniche, pianifichiamo ulteriormente la distinta base (BOM), i processi di lavorazione, la sequenza di assemblaggio, i punti di controllo e la strategia di gestione delle scorte. Ciò consente di convertire in modo affidabile il progetto sia in prototipi che in prodotti di serie.

Core Technologies

  • Riutilizzo di piattaforme elettroniche e ottiche collaudate
  • Sviluppo rapido di stili esterni e varianti strutturali

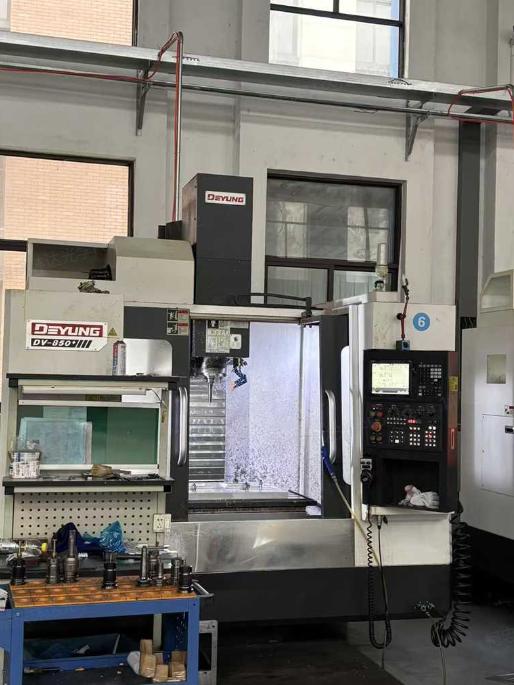

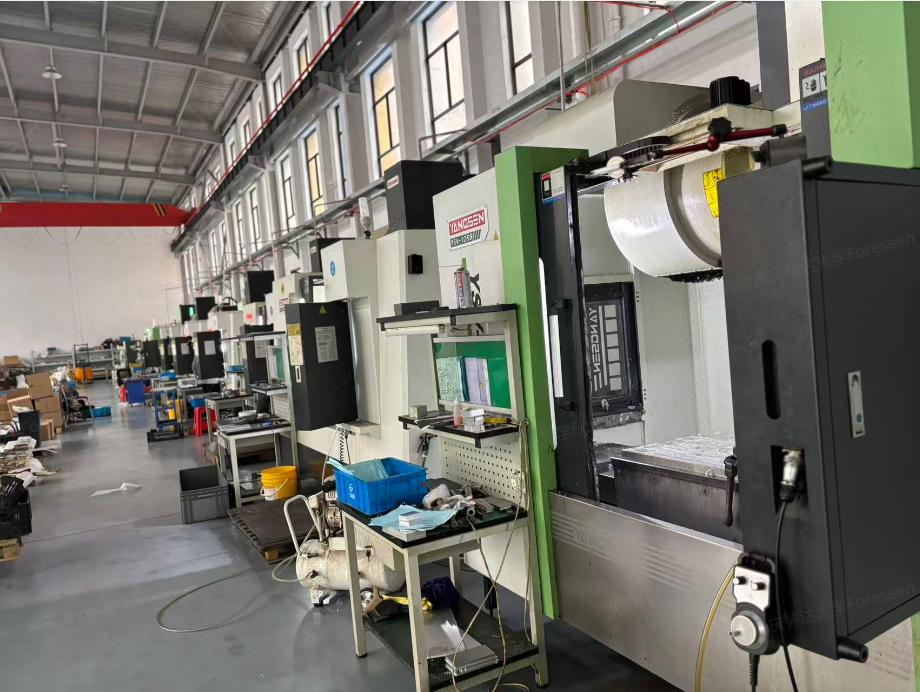

  • Lavorazione CNC e pianificazione della sequenza di fissaggio
  • Progettazione della sequenza di assemblaggio per componenti elettronici, ottici e meccanici.
  • Classificazione della distinta base e gestione del rischio di fornitura
  • Pianificazione delle scorte per LED comuni, guarnizioni e componenti standard
  • Disponibilità a magazzino di carter semilavorati CNC e piastre di montaggio universali.

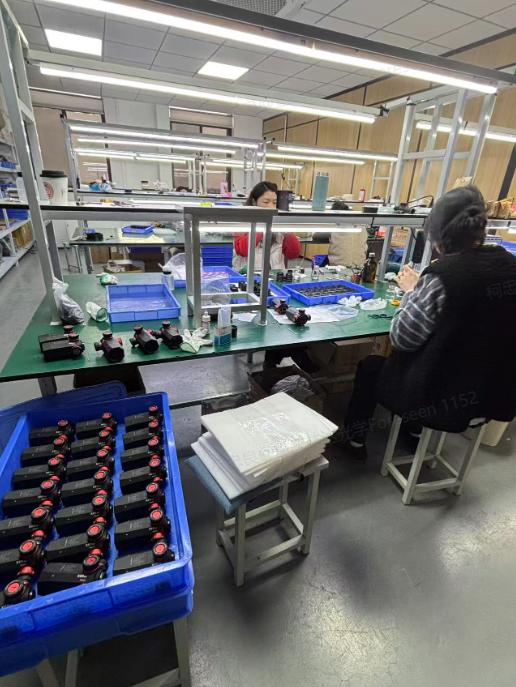

  • Postazioni di assemblaggio dedicate alla produzione di piccoli lotti.
  • Approvazione rapida del primo prototipo e gestione delle modifiche ingegneristiche.
  • Ispezione in corso d'opera nelle fasi critiche della produzione

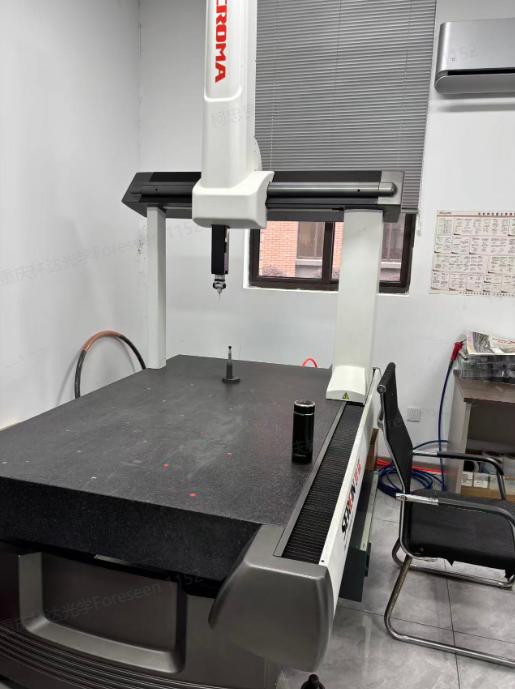

  • Preimpostazione delle apparecchiature di ispezione e dei parametri di accettazione
  • Pianificazione del ciclo produttivo e dei tempi di consegna a livello di singola unità produttiva.

Risultati percepibili dai clienti

Sviluppo più rapido · Quantità minima d'ordine inferiore · Consegna più stabile

Senza bypassare le procedure di validazione essenziali, accorciamo il ciclo di personalizzazione e sviluppo, riduciamo la quantità necessaria per il primo ordine di produzione e miglioriamo la coerenza e la stabilità delle consegne nei lotti successivi.

Come le quattro tecnologie formano una catena di sviluppo completa

Fase di sviluppoElementi chiave che devono essere definiti per primiDati forniti per la fase successiva
Fase 1: Sistema di illuminazioneSpettro LED, consumo energetico, forma del punto e logica di controllo della luminositàGamma di lunghezze d'onda del rivestimento, efficienza di riflessione e requisiti della finestra ottica
Fase 2: Sistema otticoDimensioni della finestra, lente riflettente, geometria della superficie ottica e rivestimentiSpazio strutturale, posizioni di montaggio dei componenti e intervallo di regolazione
Fase 3: Sistema meccanicoMeccanismo di regolazione, materiali, tolleranze, ritenzione dei componenti e tenutaCondizioni per la lavorazione, l'assemblaggio e la validazione dell'affidabilità
Fase 4: Sistema di industrializzazioneDistinta base, processi di produzione, ispezione, inventario e tempo del ciclo di produzionePrototipi stabili, produzione con basso quantitativo minimo d'ordine e consegne in grandi volumi.

Dalle emissioni alla produzione di massa

FORESEEN OPTICS non realizza mirini a punto rosso semplicemente assemblando componenti facilmente reperibili.

Partiamo dal sistema di illuminazione, sviluppiamo il sistema ottico in base alle caratteristiche del LED e poi progettiamo il meccanismo di regolazione di precisione, la struttura lavorata a CNC e la tenuta stagna in base ai requisiti elettronici e ottici. Infine, attraverso la pianificazione dei processi, la gestione della distinta base, l'ispezione standardizzata e il controllo delle scorte, trasformiamo il progetto in un prodotto riproducibile in modo coerente.

Questa capacità di controllo completa, dalla sorgente luminosa alla produzione di massa, costituisce la base del nostro supporto per lo sviluppo di mirini a punto rosso personalizzati, la produzione con bassi quantitativi minimi d'ordine e la fornitura affidabile a lungo termine.
